Arduino Uno Fehler beim Programmieren

Die direkte Programmierung mit dem Atmel ICE oder ähnlichen Programmern über ICSP Header

funktioniert nicht. Es kommen Fehlermeldungen das über debugWire nicht programmiert werden kann. Und auf ICD kann nicht mehr gewechselt werden, funktioniert nicht.

Also kann auch Arduino keinen neuen Bootloader mehr aufspielen….

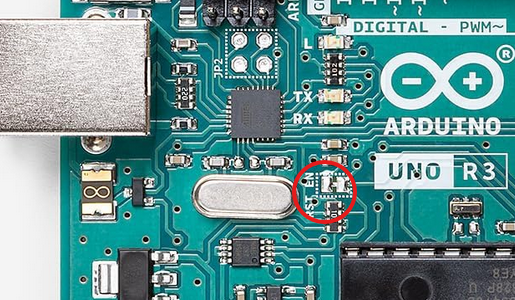

In der Reset-Leitung ist noch eine Kapazität C5 von 100nF vorhanden, das wird wohl die Ursache sein. Den Kondensator finden und auslöten ist zu umständlich. Es befindet sich eine Reset-Brücke ziemlich in der Mitte des Boards.

Mit RST EN bezeichnet. die Verbindung trennen und dann z.B. mit Microchip Studio debug starten und abbrechen. Und unter Debug -> disable debugWire and Close anklicken…..

Das war’s. Unter Tools -> Device Programming kann ich dann wieder mit ISP auch die Signatur und weitere Information des ATMega328P abfragen…. Und natürlich wieder programmieren….

Damit die Programmierung mit dem Bootloader wieder funktioniert die RST-EN Brücke wieder schließen….
